Scheater ne fait que dialoguer avec des entités Home Assistant : lire des températures, lire l'état de capteurs et commander des radiateurs en ON/OFF. Ce guide vous aide à choisir et à monter le matériel physique nécessaire pour construire vous-même votre installation.
Le principe de l'auto-installation
L'intérêt de Scheater est d'offrir la possibilité d'installer soi-même son système de régulation en utilisant des capteurs et actionneurs peu chers du commerce. L'écosystème de Home Assistant rend cette tâche particulièrement aisée : Scheater ne dépend que des entités qu'il expose, quel que soit le matériel qui se cache derrière.
Matériel nécessaire
Il vous faut un capteur de température extérieure pour toute la maison, puis, pour chaque radiateur, un capteur de température de pièce et un relais connecté. Enfin, un équipement pour héberger Home Assistant complète l'installation.
| Élément | Quantité | Rôle | Obligatoire |
|---|---|---|---|
| Capteur de température extérieure | 1 pour toute la maison | Fournit la température extérieure prise en compte par l'algorithme de régulation. | Oui |
| Capteur de température de pièce | 1 par pièce (partagé si plusieurs radiateurs dans la même pièce) | Mesure la température ambiante à réguler. | Oui |
| Relais connecté | 1 par radiateur | Commande l'alimentation du radiateur (ON/OFF). | Oui |
| Diode 1N4007 | 1 par radiateur à fil pilote | Permet de piloter le fil pilote avec un simple relais ON/OFF (voir Câblage avec fil pilote). | Si fil pilote |
| Capteur d'ouverture fenêtre / porte | 1 par pièce (optionnel) | Suspend automatiquement la chauffe si une fenêtre est ouverte. | Non |
| PC, Raspberry Pi 4 ou serveur | 1 | Héberge votre instance Home Assistant. | Oui |
| Dongle USB Zigbee (ex. ZBT-1) | 1 | Coordinateur du réseau Zigbee, si ce protocole est choisi. | Si Zigbee |
Schéma de principe pour un radiateur
Chaque radiateur repose sur le même principe : des capteurs remontent leur état à Home Assistant, et Scheater y lit ces informations pour décider, à chaque instant, si le relais du radiateur doit être activé ou non.
1 pour la maison
1 par pièce
optionnel
+ Scheater
Câblage avec fil pilote (exemple)
Voici, à titre d'exemple, comment sont câblés mes propres radiateurs — équipés de la fonction fil pilote — avec un relais disposant de bornes N, L, I et O (ex. Shelly Plus 1) :
| Borne du relais | Connexion |
|---|---|
N | Neutre du radiateur |
L et I | Phase du radiateur |
O | Diode 1N4007 vers le fil pilote (la barre de la diode doit être orientée vers le radiateur) |
Avec ce montage, lorsque le relais est à ON, le radiateur passe en mode Confort ; lorsqu'il est à OFF, il passe en mode Hors gel.
Choisir son matériel
Je recommande d'utiliser du matériel intégrable via Zigbee : le protocole est très simple à mettre en œuvre et peu énergivore, ce qui prolonge l'autonomie des piles.
Les produits de la gamme Aqara fonctionnent particulièrement bien. Les Sonoff sont également une bonne option, mais lisez bien les avis en ligne : certains modèles peuvent manquer de fiabilité.
Exemple : mon installation personnelle
Voici, à titre indicatif, le matériel que j'utilise chez moi depuis plusieurs années :
| Rôle | Matériel |
|---|---|

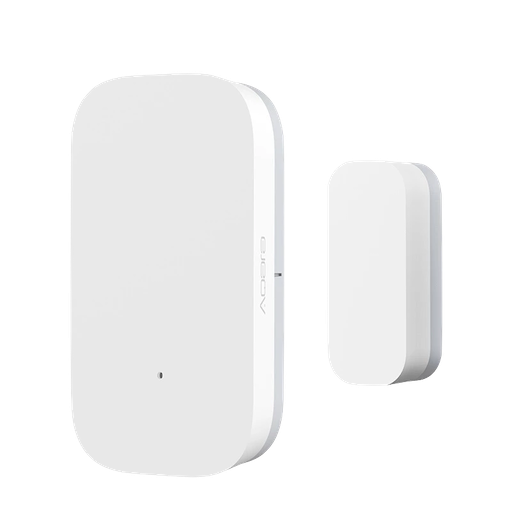

| Capteur d'ouverture fenêtre | Aqara MCCGQ11LM |

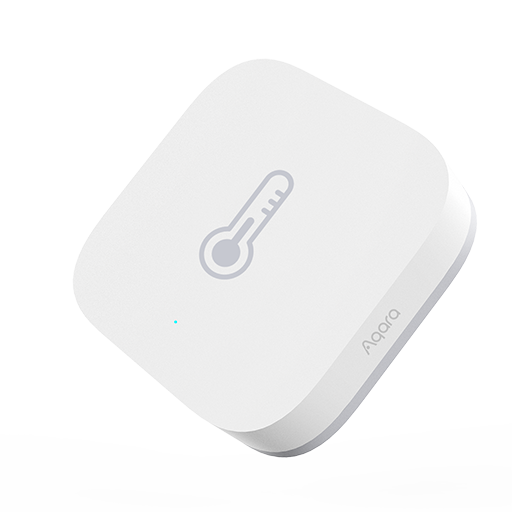

| Capteur de température | Aqara WSDCGQ11LM |
| Relais | Shelly Plus 1 |
| Dongle USB Zigbee | ZigStar ZBStick-Pro |
| Home Assistant | Image Docker, sur mon propre serveur |
Intégrer vos capteurs dans Home Assistant

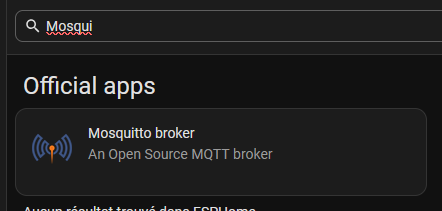

Une fois vos radiateurs câblés, il reste à intégrer vos capteurs et relais dans Home Assistant. La procédure exacte dépend du matériel choisi : référez-vous aux tutoriels en ligne correspondants (Zigbee2MQTT, ZHA, ou l'intégration propre à votre fabricant).

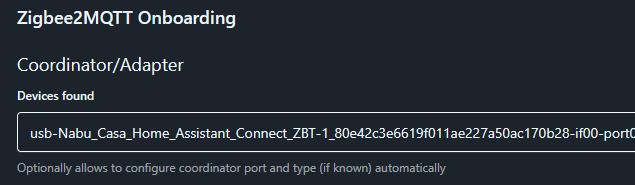

Exemple de mise en place d'un coordinateur Zigbee via Zigbee2MQTT sous Home Assistant :
Créer vos radiateurs dans Scheater
Votre installation matérielle est prête et vos entités sont visibles dans Home Assistant. Il ne reste plus qu'à créer vos radiateurs dans Scheater pour pouvoir les programmer.
